YGZPF 铁氟龙线芯硅胶护套屏蔽电缆

TAGS:

时间：2021-11-26 13:47:01 点击量：964

产品型号：YGZPF
执行标准：Q/IRMV3－2008

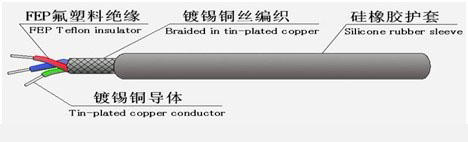

产品特性：
1、额定电压：300/500V
2、工作温度：-60～+200℃
3、导体：绞合镀锡铜线
4、绝缘：FEP 铁氟龙
5、护套：硅橡胶
6、颜色：红/黄/兰/白/黑/黄绿/棕/绿等
特点/用途：
在长期潮湿环境中使用，电性能及防水、防霉性能优越。弯曲性能优良，***小弯曲半径为电缆外径16倍，可移动使用。
使用于交流额定电压450/750V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：

芯数×截面（mm² ）	导体结构根数/线径（mm）	绝缘厚度（mm）	绝缘外径（mm）	护套厚度（mm）	平均外径（mm）	20 ℃时导体直流电阻（Ω/km）
1×0.4	48/0.10	0.50	1.80	0.80	4.0	53.1
1×0.75	19/0.23	0.60	2.35	0.65	4.10	24.6
1×1.5	19/0.32	0.60	2.80	1.20	5.80	12.7
3×0.08	7/0.12	0.20	0.76	0.70	3.40	245
4×0.08	7/0.12	0.20	0.76	0.80	4.0	245
5×0.08	7/0.12	0.20	0.76	0.80	4.20	245
6×0.08	7/0.12	0.20	0.76	1.10	5.20	245
2×0.12	7/0.15	0.25	0.95	0.70	3.90	163
3×0.12	7/0.15	0.25	0.95	0.70	4.0	163
4×0.15	7/0.15	0.25	0.95	1.0	4.80	163
5×0.12	7/0.15	0.25	0.95	0.90	4.90	163
6×0.12	7/0.15	0.25	0.95	1.0	5.40	163
7×0.12	7/0.15	0.25	0.95	1.0	5.50	163
2×0.2	7/0.20	0.25	1.10	0.80	4.30	90.4
3×0.2	7/0.20	0.25	1.10	0.80	4.50	90.4
4×0.2	7/0.20	0.25	1.10	1.0	5.20	90.4
5×0.2	7/0.20	0.25	1.10	1.0	5.50	90.4
6×0.2	7/0.20	0.25	1.10	1.2	6.20	90.4
7×0.2	7/0.20	0.25	1.10	1.2	6.20	90.4
8×0.2	7/0.20	0.25	1.10	1.2	6.50	90.4
10×0.2	7/0.20	0.25	1.10	1.40	7.60	90.4
16×0.2	7/0.20	0.25	1.10	1.50	8.60	90.4
19×0.2	7/0.20	0.25	1.10	1.50	9.0	90.4
2×0.35	19/0.16	0.25	1.30	1.0	5.0	53.1
3*0.35	19/0.16	0.25	1.30	1.0	5.40	53.1
4×0.35	19/0.16	0.25	1.30	1.20	6.20	53.1
5×0.35	19/0.16	0.25	1.30	1.20	6.50	53.1
6×0.35	19/0.16	0.25	1.30	1.20	7.0	53.1
7×0.35	19/0.16	0.25	1.30	1.20	7.0	53.1
8×0.35	19/0.16	0.25	1.30	1.40	7.80	53.1
2×0.5	19/0.18	0.25	1.40	1.0	5.20	40.1
3×0.5	19/0.18	0.25	1.40	1.0	5.50	40.1
4×0.5	19/0.18	0.25	1.40	1.10	6.10	40.1
5×0.5	19/0.18	0.25	1.40	1.20	6.80	40.1
6×0.5	19/0.18	0.25	1.40	1.30	7.20	40.1
7×0.5	19/0.18	0.25	1.40	1.30	7.40	40.1
2×0.75	19/0.23	0.25	1.70	1.20	6.30	24.6
3×0.75	19/0.23	0.25	1.70	1.40	7.0	24.6
4×0.75	19/0.23	0.25	1.70	1.60	8.0	24.6
5×0.75	19/0.23	0.25	1.70	1.50	8.20	24.6
6×0.75	19/0.23	0.25	1.70	1.50	8.60	24.6
7×0.75	19/0.23	0.25	1.70	1.60	8.80	24.6
2×1	19/0.26	0.25	1.80	1.20	6.60	20.4
3×1	19/0.26	0.25	1.80	1.40	7.30	20.4
4×1	19/0.26	0.25	1.80	1.40	7.80	20.4
7×1	19/0.26	0.25	1.80	1.60	8.60	20.4
2×1.5	19/0.32	0.30	2.25	1.30	7.70	12.7
3×1.5	19/0.32	0.30	2.25	1.40	8.20	12.7
4×1.5	19/0.32	0.30	2.25	1.40	8.50	12.7
7×1.5	19/0.32	0.30	2.25	1.60	10.50	12.7
2×2.5	19/0.41	0.40	2.80	1.50	9.20	7.43
3×2.5	19/0.41	0.40	2.80	1.50	9.60	7.43
4×2.5	19/0.41	0.40	2.80	1.60	10.60	7.43
7×2.5	19/0.41	0.40	2.80	1.80	12.6	7.43
