应用和描述:

美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆，导弹及其他电子产品等工业领域。该系列双层导线具有重量轻，耐低高温等性能，适合于高密度布线，具有优良的耐直通性，耐磨，耐冷，及抗常见的化学品腐蚀。

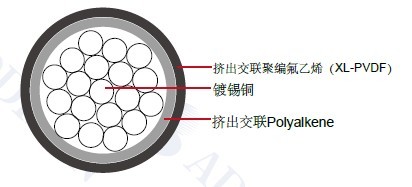

结构：

导体：镀锡铜

绝缘：挤出交联Polyalkene

护套：挤出交联聚编氟乙烯(XL-PVDF)

绝缘材料的厚度：15 mil ( 0.4 mm) 到 21 mil ( 0.5mm)

特性：

额定温度：150°C

额定电压：600 volts

MIL-W-81044/12

SAE AS81044

10 种基本颜色

尺寸和重量：

AWG	导体绞合	成缆外径 (*小)		成缆外径 ( *大)		重量 LBS/MFT
		IN	MM	IN	MM
30	7/38	0.025	0.635	0.029	0.737	0.71
28	7/36	0.028	0.711	0.032	0.813	0.96
26	19/38	0.032	0.813	0.036	0.914	1.40
24	19/36	0.038	0.965	0.042	1.067	2.10
22	19/34	0.045	1.143	0.049	1.245	3.10
20	19/32	0.053	1.346	0.057	1.448	4.60
18	19/30	0.063	1.600	0.067	1.702	7.00
16	19/29	0.069	1.753	0.075	1.905	8.90
14	29/27	0.085	2.159	0.093	2.362	13.90
12	37/28	0.104	2.642	0.112	2.845	21.70
