MIL-W-81822/3 军用电缆

TAGS:

时间：2021-11-26 08:58:03 点击量：407

应用与描述：

单芯挤压挤压聚偏氟乙烯(PVDF) 绝缘 MIL-W-81822/3 电缆用于电子设备及计算机背板，此类绝缘具有重量轻及韧度强等优点。

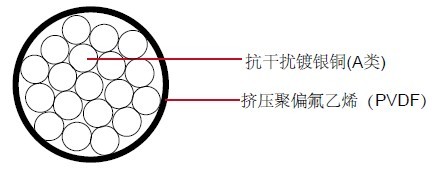

结构：

导体: A类: 抗干扰镀银铜

B类: 镀银无氧铜铜

C类: 镀银铜合金(135合金)

绝缘：挤压聚偏氟乙烯(PVDF)

特性：

额定温度：135ºC

额定电压：300 volts

颜色编码：

MIIL-STD-104

尺寸和重量：

AWG	导体绞合	导体直径		成缆外径		***大电阻 @ 20°C	重量
		IN	MM	IN	MM	OHMS/ MFT	LBS/MFT
18	Solid	0.040	1.016	0.0510	1.295	6.59	6.2
20	Solid	0.032	0.813	0.0440	1.118	10.40	4.1
22	Solid	0.0253	0.643	0.0390	0.991	16.80	2.5
24	Solid	0.0201	0.511	0.0340	0.864	26.50	1.7
26	Solid	0.0159	0.404	0.0295	0.749	42.70	1.5
28	Solid	0.0126	0.320	0.0265	0.673	68.00	0.8
30	Solid	0.0100	0.254	0.0195	0.495	108.00	0.5
18	Solid	0.0400	1.016	0.0540	1.372	6.59	4.7
20	Solid	0.0320	0.813	0.0460	1.168	10.40	3.6
22	Solid	0.0253	0.643	0.0390	0.991	16.80	2.5
24	Solid	0.0201	0.511	0.0340	0.864	26.50	1.9
26	Solid	0.0159	0.404	0.0295	0.749	42.70	1.2
28	Solid	0.0126	0.320	0.0265	0.673	68.00	0.8
30	Solid	0.0100	0.254	0.0195	0.495	108 .00	0.5
18	Solid	0.040	1.016	0.051	1.295	7.74	6.2
20	Solid	0.032	0.813	0.044	1.118	12.20	4.1
22	Solid	0.0253	0.643	0.0390	0.991	19.70	2.5
24	Solid	0.0201	0.511	0.0340	0.864	31.00	1.7
26	Solid	0.0159	0.404	0.0295	0.749	50.40	1.2
28	Solid	0.0126	0.320	0.0265	0.673	79.40	0.8
30	Solid	0.0100	0.254	0.0195	0.495	126.00	0.5
