应用与描述：

单芯硅橡胶绝缘 MS25471(MIL-W-8777电线) 电缆应用于飞机，此类线缆具有低度吸湿性，及耐化学品等特性。

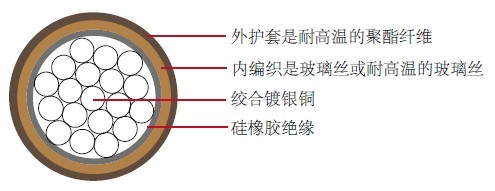

结构：

导体：绞合镀银铜

绝缘：硅橡胶绝缘

编织：内编织是玻璃丝或耐高温的玻璃丝和聚酯纤维的组合

护套：外护套是耐高温的聚酯纤维

特性：

额定温度：200°C

额定电压：600 volts

MS25471

MIL-W-8777

MIL-DTL-8777

颜色编码：黑色或白色由MIL-STD-104; 黄褐色(由 MIL-W-8777 )

尺寸和重量：

AWG	导体绞合	成缆外径（*大）		成缆外径（*小）		*大电阻 @ 20°C OHMS/ MFT	重量 LBS/MFT
		IN	MM	IN	MM
22	19/34	0.090	2.286	0.080	2.032	15.20	5.8
20	19/32	0.100	2.540	0.090	2.286	9.42	7.8
18	19/30	0.115	2.921	0.105	2.667	6.03	10.8
16	19/29	0.130	3.302	0.120	3.048	4.76	13.5
14	19/27	0.136	3.454	0.150	3.810	2.99	20.0
12	19/25	0.170	4.318	0.156	3.962	1.88	29.0
10	49/27	0.200	5.080	0.186	4.724	1.16	45.0
8	133/29	0.255	6.477	0.241	6.121	0.70	72.0
6	133/27	0.310	7.874	0.296	7.518	0.44	107.0
4	133/25	0.370	9.398	0.500	12.700	0.28	165.0
2	665/30	0.435	11.049	0.415	10.541	0.18	262.0
1	817/30	0.470	11.938	0.450	11.430	0.15	317.0
1/0	1045/30	0.550	13.970	0.520	13.208	0.15	390.0
2/0	1330/30	0.600	15.240	0.570	14.478	0.09	500.0
