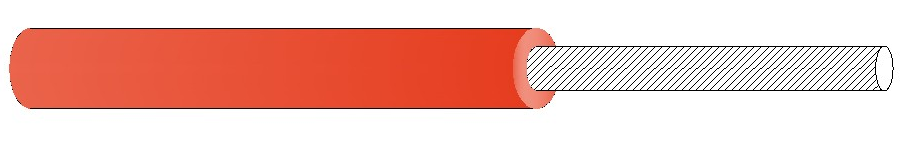

EV新能源汽车高压硅胶线
TAGS:
技术资料
电缆材料
导体：祼铜
护套;180℃硅橡胶
电缆特性
额定电压1500V，火花电压高大10KV
弯曲半径≥5OD，便于安装
电缆单根阻燃满足VW-1
绝缘材料满足UL94-V0
不含卤素，环保型电缆
参考标准(ISO6722;GB/T25085;GB/T2591;QC/T 1037)
详细尺寸以产品规格书为准
电缆材料
导体：祼铜
护套;180℃硅橡胶
电缆特性
额定电压1500V，火花电压高大10KV
弯曲半径≥5OD，便于安装
电缆单根阻燃满足VW-1
绝缘材料满足UL94-V0
不含卤素，环保型电缆
参考标准(ISO6722;GB/T25085;GB/T2591;QC/T 1037)
详细尺寸以产品规格书为准
|
导体 Conductor |
绝缘体 Insulation |
电气特性 Electrical Properties | ||
|
线规 mm2 |
导体构造 Conductor Construction NO.xфmm |
直径 Diameter mm |
完成外径 Outer Diameter mm |
***大导体直流电阻 Max.Conductor Resistance DC 20℃ Ω/km |
| 0.5 | 16/0.20 | 0.90 | 2.9 | 37.1 |
| 0.75 | 24/0.20 | 1.10 | 3.1 | 24.7 |
| 1.0 | 65/0.15 | 1.30 | 3.7 | 18.5 |
| 1.5 | 49/0.20 | 1.60 | 4.0 | 12.7 |
| 2.0 | 64/0.20 | 1.85 | 4.25 | 9.42 |
| 2.5 | 79/0.20 | 2.10 | 4.5 | 7.6 |
| 3.0 | 98/0.20 | 2.45 | 4.9 | 6.15 |
| 4.0 | 133/0.2 | 2.85 | 5.2 | 4.71 |
| 6 | 190/0.2 | 3.50 | 5.6 | 3.14 |
| 10 | 323/0.20 | 4.50 | 7.8 | 1.82 |
| 16 | 513/0.2 | 5.70 | 8.8 | 1.16 |
| 25 | 879/0.19 | 7.2 | 9.8 | 0.74 |
| 35 | 1228/0.19 | 8.40 | 11.6 | 0.53 |
| 50 | 1755/0.19 | 10.0 | 13.1 | 0.37 |
| 70 | 2479/0.19 | 11.9 | 15.4 | 0.26 |
